MT500
| 1.Sistema de controle opcional | 11.Volante portátil |
| 2.Spindle de acionamento direto BT40-150-12000 | 12.Luz de trabalho |
| 3.Mesa rotativa de cinco eixos | 13.Luz de advertência |
| 4.Sistema de refrigeração do fuso | 14.Transformador |
| 5.Proteção do fuso | 15.pistola de água |
| 6.Sistema de refrigeração de corte | 16.Pistola de ar |
| 7.Tanque e reservatório de água | 17.Roscagem rígida |
| 8.Sistema de lubrificação automática | 18.Liberação manual de ferramenta |
| 9.Cobertura telescópica do trilho triaxial | 19.Dispositivo de desaperto manual |
| 10.Ar-condicionado do armário elétrico | 20.Magazine de ferramentas tipo disco de 24T |
| 21.transportador de cavacos tipo corrente |
| Item | Unidade | MT500 |
|---|---|---|
| Cursos | ||
| Distância da face final do fuso até a superfície da mesa giratória | mm | 120-570 |
| Diâmetro máximo de rotação da peça | mm | Φ490 |
| Curso do eixo X | mm | 550 |
| Curso do eixo Z | mm | 550 |
| Curso do eixo Z | mm | 450 |
| Mesa de trabalho | ||
| Dimensão da mesa de trabalho | mm | Φ350 |
| Capacidade de carga do eixo A/C (em qualquer ângulo) | kg | 120 |
| Faixa de ângulo do eixo A/C | ±110/360 | |
| Torque nominal dos eixos A/C | Nm | 300/206 |
| Modo de acionamento do eixo A/C | Acionamento direto DD | |
| Velocidade máxima dos eixos A/C | rpm | 218/176 |
| Torque máximo dos eixos A/C | Nm | 550/460 |
| Precisão de posicionamento dos eixos A/C | ±10 | |
| Precisão de posicionamento repetitivo dos eixos A/C | ±2 | |
| Spindle | ||
| Especificação do fuso | BT40 | |
| Acionamento do fuso | Acionamento direto | |
| Velocidade máxima do spindle | rpm | 12000 |
| Potência do fuso | kW | 11/15 |
| Precisão VDI3441 | ||
| Posicionamento | mm | P0.006 |
| Repetibilidade | mm | Ps0.004 |
| Motor | ||
| Servo motor do eixo X | kW | 3.9 |
| Servo motor do eixo Y | kW | 5.9 |
| Servo motor do eixo Z | kW | 5.9 |
| Fuso de trilho | ||
| Especificação da guia linear do eixo X | Rolo 45 | |
| Especificação da guia linear do eixo Y | Rolo 45 | |
| Especificação da guia linear do eixo Z | 35 rolos | |
| Especificação do fuso de esferas do eixo X | 4016 | |
| Especificação do fuso de esferas do eixo Y | 4016 | |
| Especificação do fuso de esferas do eixo Z | 4016 | |
| Velocidade rápida | ||
| Velocidade rápida dos eixos X/Y/Z | m/min | 36/36/36 |
| Magazine de ferramentas | ||
| Cone da ferramenta | BT40 | |
| Capacidade de ferramentas | unid. | 24T |
| Diâmetro máximo da ferramenta (diâmetro da faca de ar adjacente) | mm | 80/150 |
| Comprimento máximo da ferramenta | mm | 300 |
| Peso máximo da ferramenta | kg | 8 |
| Parâmetros básicos | ||
| Área aproximada da máquina | mm | 4430*4472*2921 |
| Peso aproximado da máquina | kg | 5500 |
| Sistema de controle | Syntec 220MA-5PLUS (Opcional: FANUC 31i / FANUC 0i-MF Plus(1)4+1 / Siemens N5EX-12A) | |

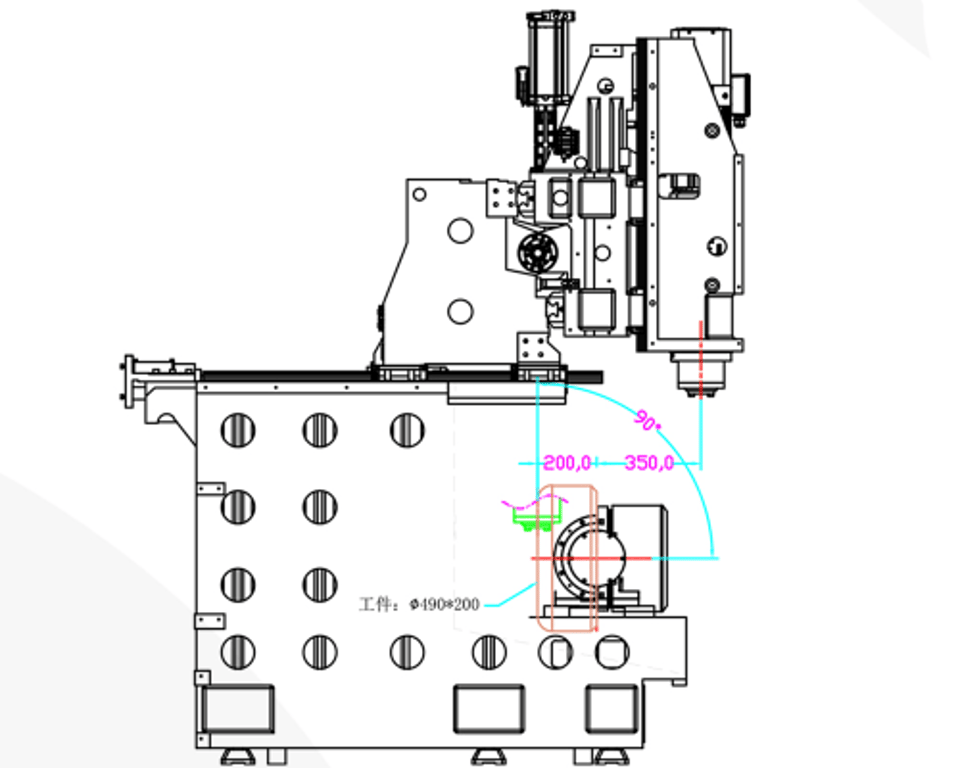

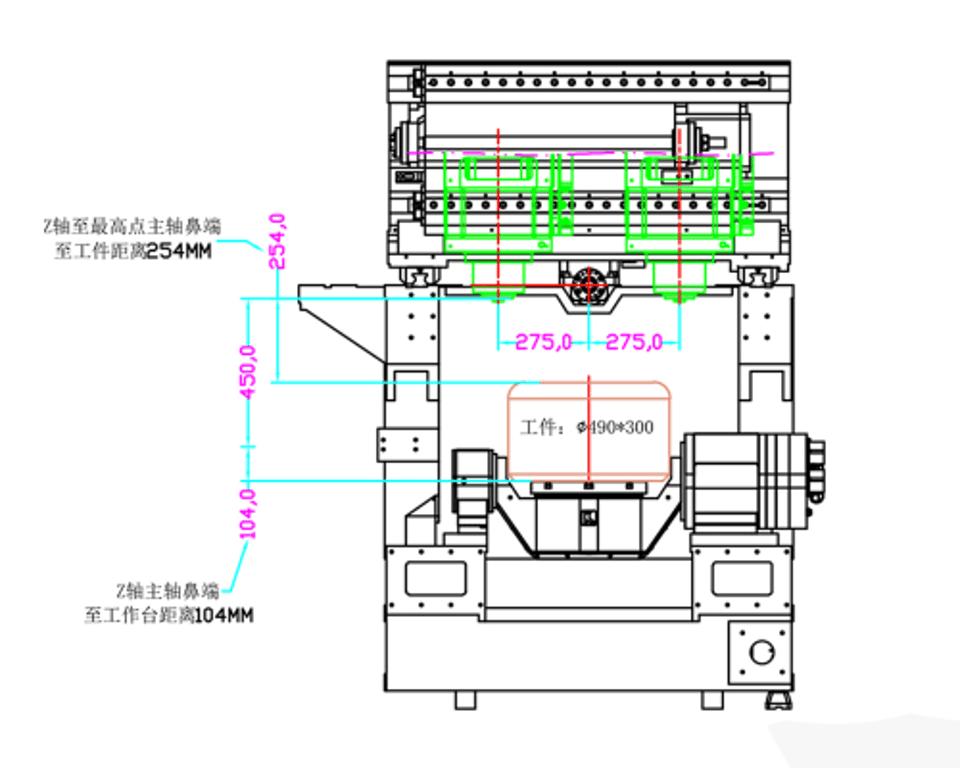

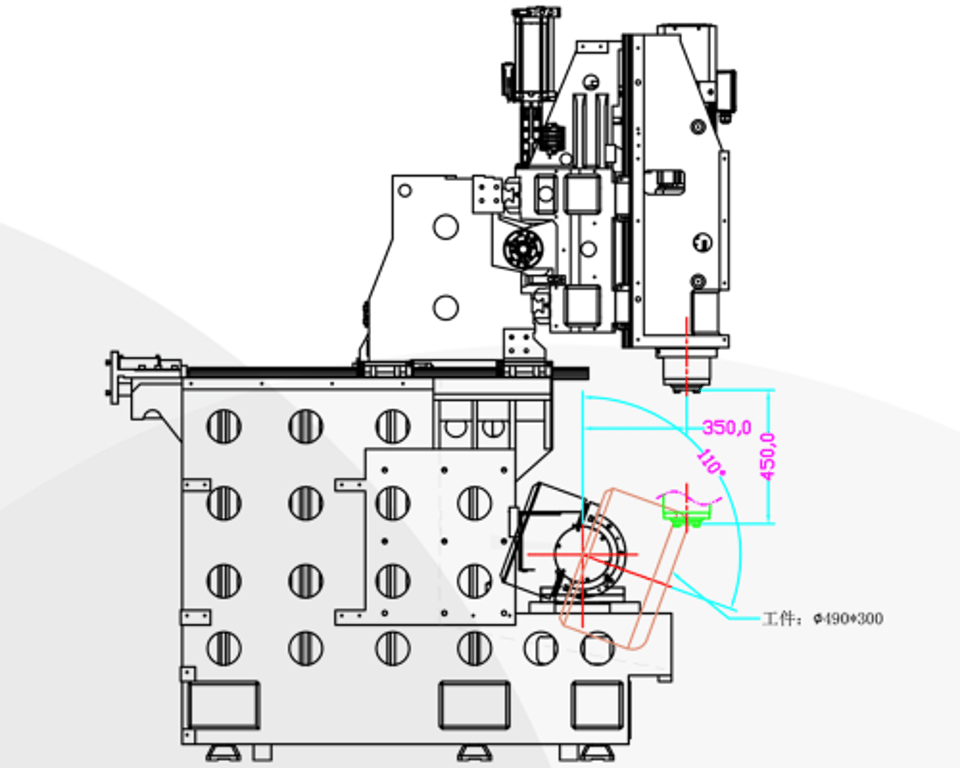

Curso do MT500: X:550 Y:550 Z:450 Diagrama de simulação de usinagem do eixo A a 0° (peça Φ490*300) | Curso do MT500: X:550 Y:550 Z:450 Diagrama de simulação de usinagem do eixo A a -110° (peça Φ490*300) | Curso do MT500: X:550 Y:550 Z:450 Diagrama de simulação de usinagem do eixo A a 90° (peça Φ490*200) |
 |  |  |
