Chapa Metálica Modelo Novo MT500

+86 13912656699

skeye@skeye-zz.com

SOLICITE UM ORÇAMENTO

Downloads

catalog.pdf

Parâmetros

Item	Unidade	MT500
Cursos
Distância da face final do fuso até a superfície da mesa giratória	mm	120-570
Diâmetro máximo de rotação da peça	mm	Φ490
Curso do eixo X	mm	550
Curso do eixo Y	mm	525
Curso do eixo Z	mm	450
Mesa de trabalho
Dimensão da mesa de trabalho	mm	Φ350
Capacidade de carga do eixo A/C (em qualquer ângulo)	kg	120
Faixa de ângulo do eixo A/C		±110/360
Torque nominal do eixo A/C	Nm	300/202
Modo de acionamento do eixo A/C		Acionamento direto DD
Velocidade máxima do eixo A/C	rpm	218/176
Torque máximo do eixo A/C	Nm	550/460
Precisão de posicionamento do eixo A/C		±10
Precisão de posicionamento repetitivo dos eixos A/C		±2
Spindle
Especificação do fuso		BBT40
Acionamento do fuso		Fuso embutido INNA
Velocidade máxima do spindle	rpm	15000
Potência do fuso	kW	7.5/11
Precisão VDI3441
Posicionamento	mm	P0.006
Repetibilidade	mm	Ps0.004
Motor
Servo motor do eixo X	kW	1.8
Servo motor do eixo Y	kW	1.8
Servo motor do eixo Z	kW	3.0
Fuso de trilho
Especificação da guia linear do eixo X		Rolo 45
Especificação da guia linear do eixo Y		Rolo 45
Especificação da guia linear do eixo Z		35 rolos
Especificação do fuso de esferas do eixo X		4016
Especificação do fuso de esferas do eixo Y		4016
Especificação do fuso de esferas do eixo Z		4016
Velocidade rápida
Velocidade rápida dos eixos X/Y/Z	m/min	36/36/36
Magazine de ferramentas
Cone da ferramenta	-	BBT40
Capacidade de ferramentas	unid.	24T
Diâmetro máximo da ferramenta (diâmetro da faca de ar adjacente)	mm	80/150
Comprimento máximo da ferramenta	mm	300
Peso máximo da ferramenta	kg	8
Parâmetros básicos
Dimensões aproximadas da máquina	mm	363435103483
Peso aproximado da máquina	kg	5500
Sistema de controle		FANUC 0i-MF Plus(1)4+1

Proximidade e função padrão

1.Sistema de controle FANUC 0I-MF PLUS (1) 4+1	11.Volante portátil
2.Fuso elétrico INNA BBT40-150-15000 rpm	12.Luz de trabalho
3.Mesa rotativa de cinco eixos	13.Luz de advertência
4.Sistema de refrigeração do fuso	14.Transformador
5.Proteção do fuso	15.pistola de água
6.Sistema de refrigeração de corte	16.Pistola de ar
7.Tanque e reservatório de água	17.Roscagem rígida
8.Sistema de lubrificação automática	18.Liberação manual de ferramenta
9.Cobertura telescópica do trilho triaxial	19.Ajustador de ferramenta
10.Ar-condicionado do armário elétrico	20.Magazine de ferramentas tipo disco de 24T

Acessórios e funções opcionais

1.Transportador de cavacos tipo corrente

2.Fuso elétrico INNA HSK A63-175-16000 rpm

3.Sistema de controle doméstico é opcional

· Sistema de controle Syntec 220MA-5 PLUS

· Sistema de controle Huazhong HNC-848DiM-15F

Características do spindle da série INNA W-150

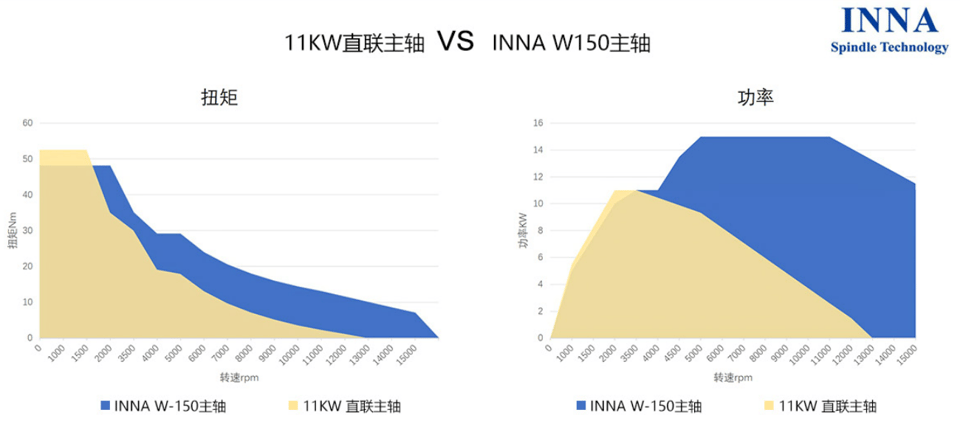

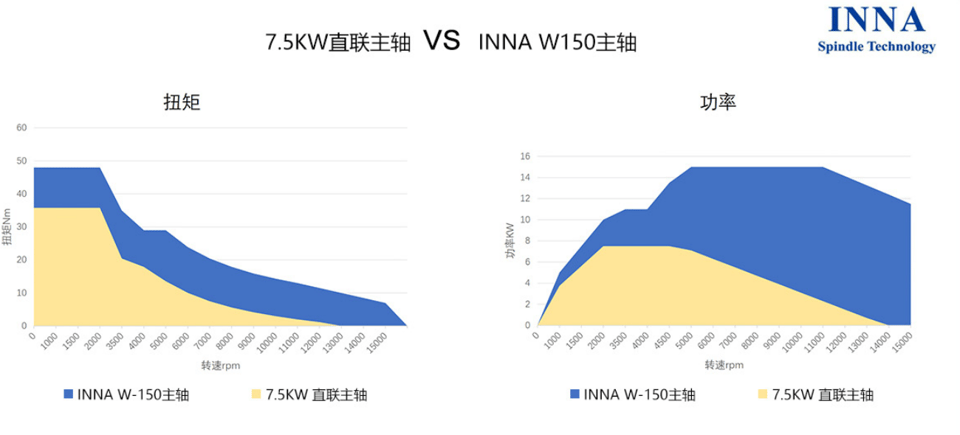

1. O torque em baixa velocidade é 30% superior ao do spindle de acionamento direto, o torque em alta velocidade é mais que o dobro e supera o spindle de acionamento direto de 7,5 kW em todas as faixas de velocidade	1. O torque em baixa velocidade é inferior ao do spindle de acionamento direto de 11 kW, mas oferece uma faixa de torque nominal mais ampla. A partir de 2000 rpm, a atenuação do torque é significativamente menor. A partir de 5000 rpm, o torque em alta velocidade é o dobro do spindle de acionamento direto de 11 kW
2. A potência em alta velocidade aumenta exponencialmente em comparação com o spindle de acionamento direto, proporcionando eficiência mais de 3 vezes superior na usinagem de metais não ferrosos, com maior velocidade e acabamento superficial superior	2. A potência em alta velocidade é praticamente a mesma do spindle de acionamento direto de 11 kW abaixo de 4000 rpm. Acima de 4000 rpm, a potência aumenta, proporcionando maior eficiência de usinagem e melhor acabamento superficial da peça
