UL700
Proximidade e função padrão
| 1.Sistema de controle FANUC 0I-MF PLUS (1) 4+1 | 11.Volante portátil |
| 2.Fuso elétrico INNA BBT40-150-15000 rpm | 12.Luz de trabalho |
| 3.Mesa rotativa de cinco eixos | 13.Luz de advertência |
| 4.Sistema de refrigeração do fuso | 14.Transformador |
| 5.Proteção do fuso | 15.pistola de água |
| 6.Sistema de refrigeração de corte | 16.Pistola de ar |
| 7.Tanque e reservatório de água | 17.Roscagem rígida |
| 8.Sistema de lubrificação automática | 18.Liberação manual de ferramenta |
| 9.Cobertura telescópica do trilho triaxial | 19.Ajustador de ferramenta |
| 10.Ar-condicionado do armário elétrico | 20.Magazine de ferramentas tipo disco de 24T |
| Acessórios e funções opcionais |
| 1.Transportador de cavacos tipo corrente |
| 2.Fuso elétrico INNA HSK A63-175-16000 rpm |
| 3.Sistema de controle doméstico é opcional |
| · Sistema de controle Syntec 220MA-5 PLUS |
| · Sistema de controle Huazhong HNC-848DiM-15F |

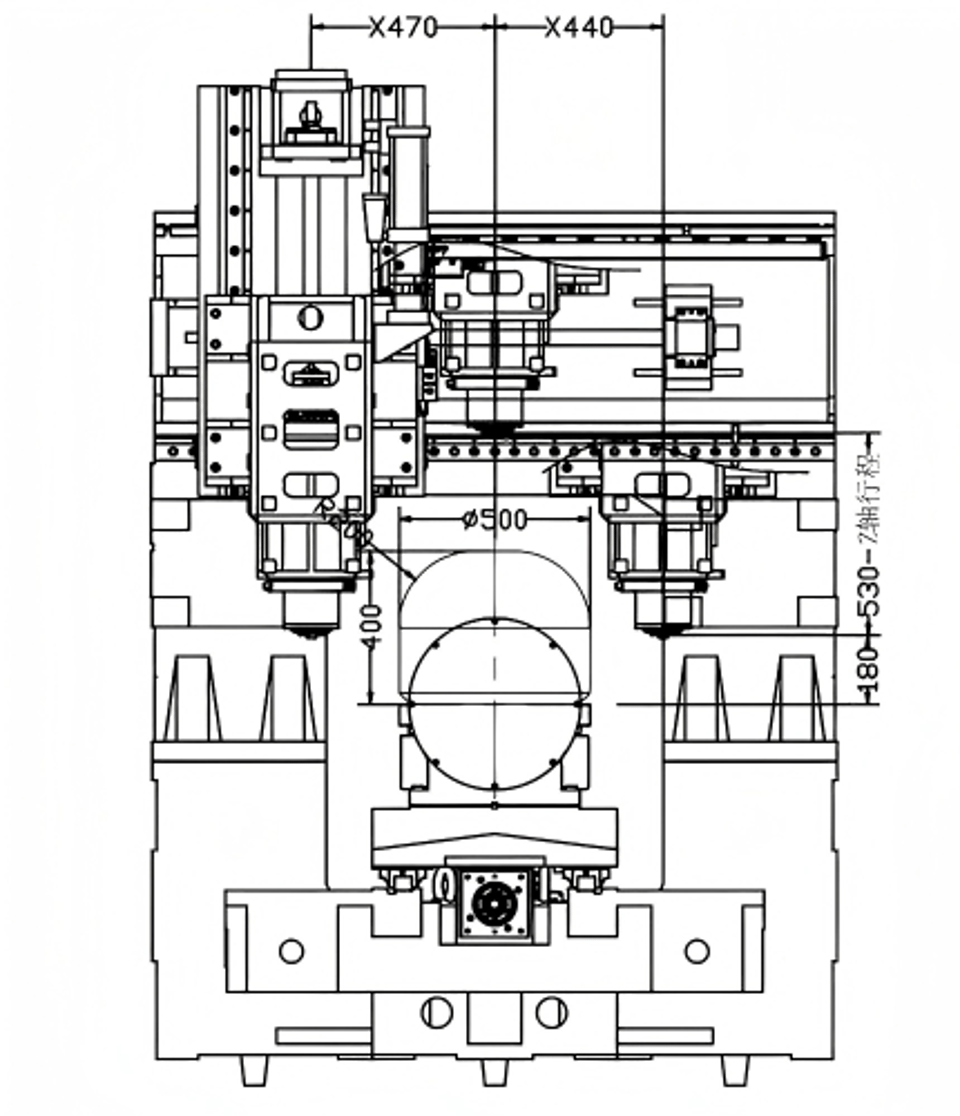

Padrão de franjas

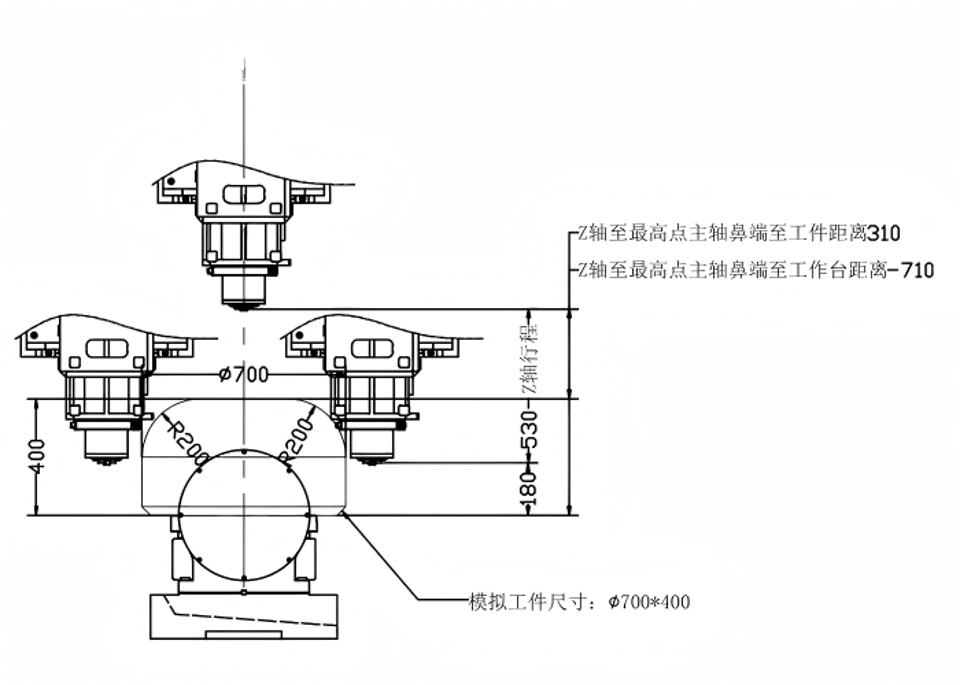

| Peça de simulação: Φ700×400 A0/C0、A-90/C0、A30/C0 | Diagrama de simulação de usinagem no eixo A a 0° (peça Φ700×400) |
 |  |

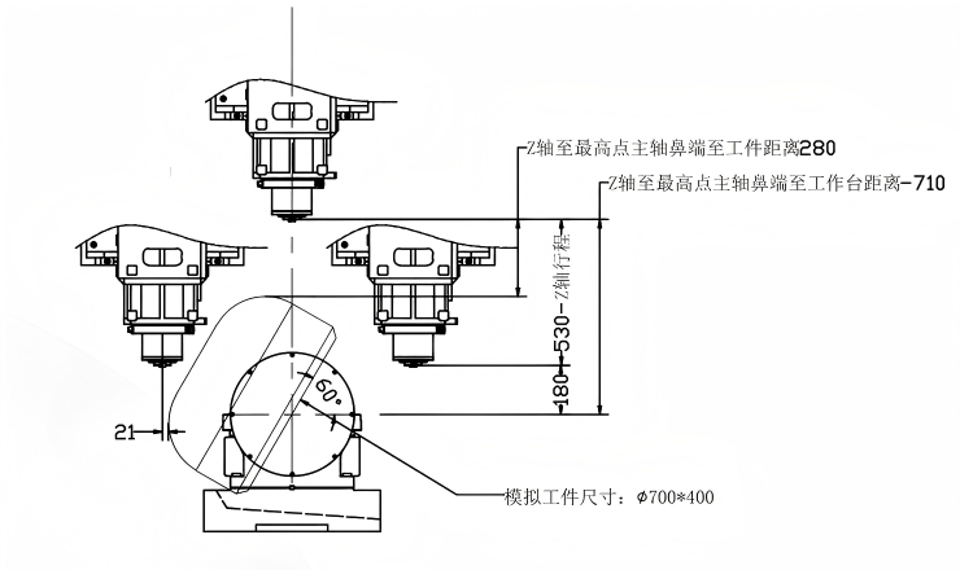

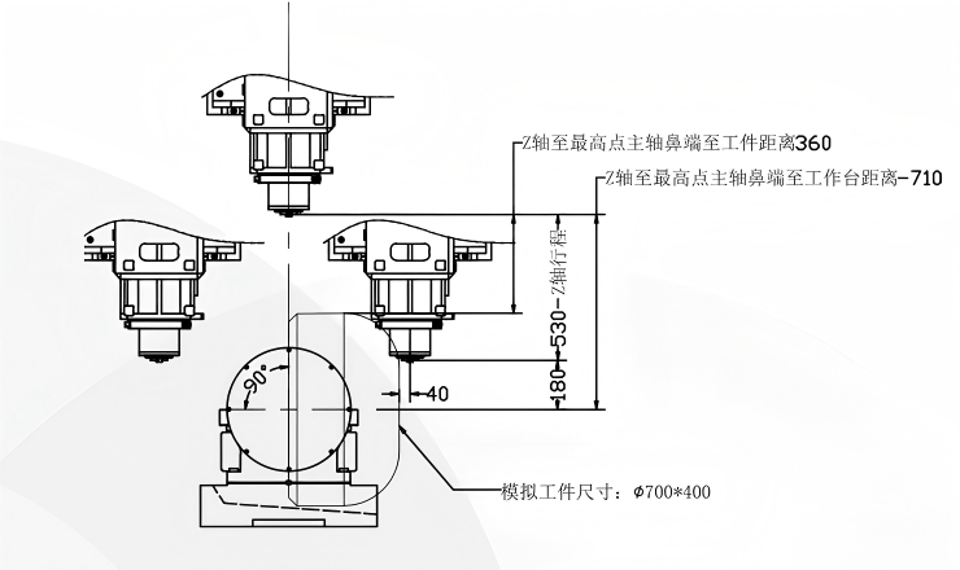

| Diagrama de simulação de usinagem no eixo A a -90° (peça Φ700×400) | Diagrama de simulação de usinagem no eixo A a 30° (peça Φ700×400) |
 |  |

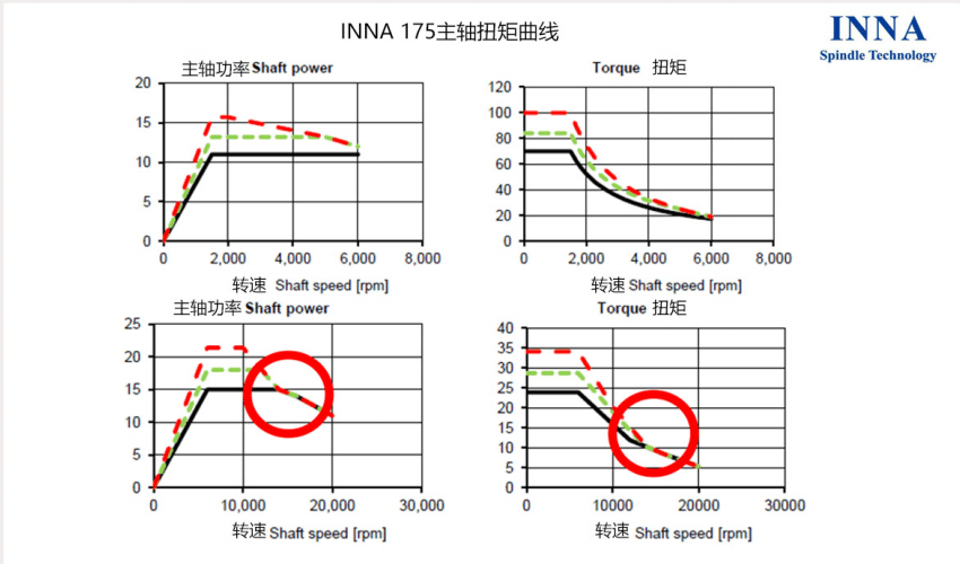

Características do fuso da série INNA 175
 |  |
Parâmetros
| Item | Unidade | UL700 |
|---|---|---|
| Cursos | ||
| Distância da face final do fuso até a superfície da mesa giratória | mm | 180-710 |
| Diâmetro máximo de rotação da peça | mm | Φ700 |
| Curso do eixo X | mm | 800 |
| Curso do eixo Y | mm | 880 |
| Curso do eixo Z | mm | 530 |
| Mesa de trabalho | ||
| Dimensão da mesa de trabalho | mm | Φ500 |
| Capacidade de carga da mesa de trabalho (qualquer ângulo) | kg | 300 |
| Faixa de ângulo dos eixos B/C | +30~-110/360 | |
| Velocidade máxima dos eixos B/C | rpm | 200 |
| Modo de acionamento dos eixos B/C | Acionamento direto DD | |
| Precisão de posicionamento dos eixos B/C | ±5 | |
| Precisão de reposicionamento repetido dos eixos B/C | ±4 | |
| Spindle | ||
| Especificação do fuso | BBT40 | |
| Acionamento do fuso | Fuso embutido INNA | |
| Velocidade máxima do fuso | rpm | 16000 |
| Potência do fuso | kW | 11/15 |
| Precisão VDI3441 | ||
| Posicionamento | mm | P0.008 |
| Repetibilidade | mm | Ps0.006 |
| Motor | ||
| Servo motor do eixo X | kW | 3.0 |
| Servo motor do eixo Y | kW | 3.0 |
| Servo motor do eixo Z | kW | 3.0 |
| Fuso de trilho | ||
| Especificação da guia linear do eixo X | Rolo 45 | |
| Especificação da guia linear do eixo Y | Rolo 45 | |
| Especificação da guia linear do eixo Z | Rolo 45 | |
| Especificação do fuso de esferas do eixo X | 4012 | |
| Especificação do fuso de esferas do eixo Y | 4012 | |
| Especificação do fuso de esferas do eixo Z | 4012 | |
| Velocidade rápida | ||
| Velocidade rápida dos eixos X/Y/Z | m/min | 24/24/24 |
| Magazine de ferramentas | ||
| Cone da ferramenta | BBT40 | |
| Capacidade de ferramentas | 28T | |
| Diâmetro máximo da ferramenta (diâmetro do bocal de ar adjacente) | mm | 66/132 |
| Comprimento máximo da ferramenta | mm | 300 |
| Peso máximo da ferramenta | kg | 8 |
| Parâmetros básicos | ||
| Dimensões aproximadas da máquina (C*L) | mm | 3800*3200 |
| Altura da máquina | mm | 2850 |
| Peso da máquina | kg | 9000 |
| Sistema de controle | FANUC 0I-MF PLUS(1)4+1 | |
