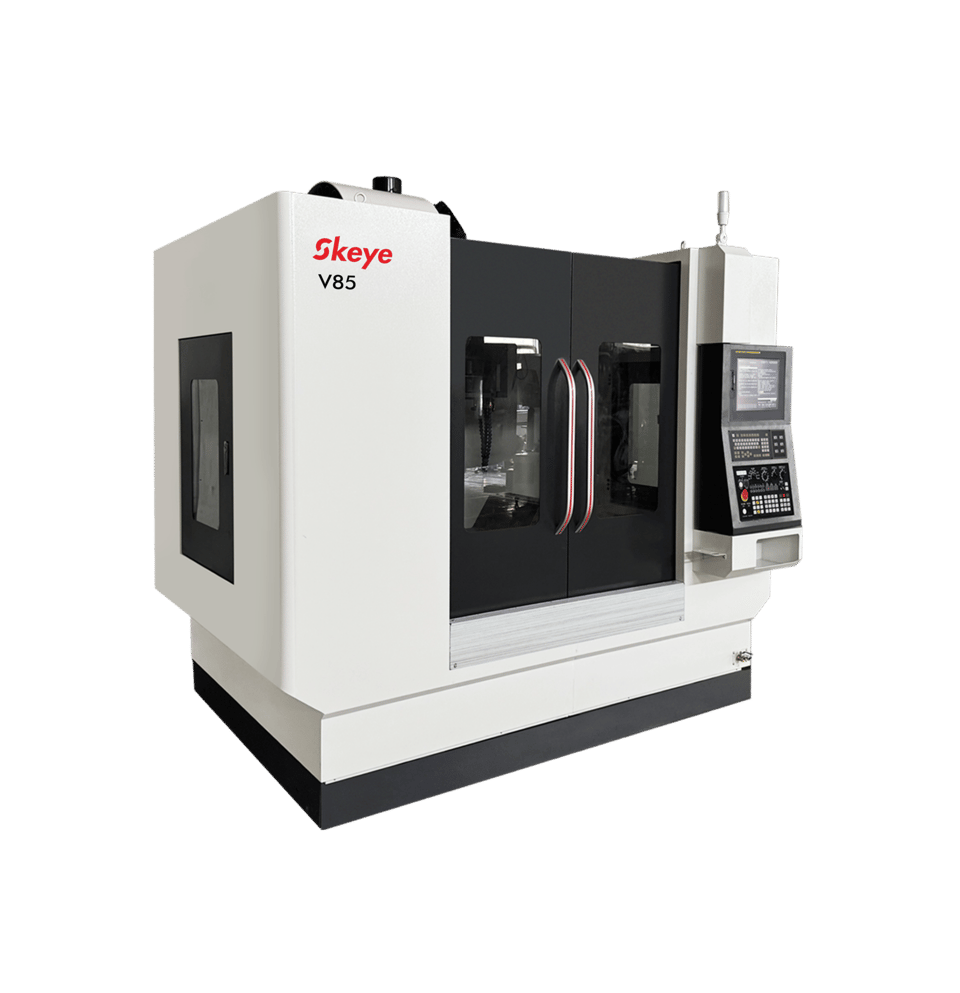

V85
Parâmetros técnicos
| Item | Unidade | V85 |
|---|---|---|
| Cursos | ||
| Distância do nariz do fuso até a superfície da mesa de trabalho | mm | 120-670 |
| Distância do centro do fuso até a guia da coluna | mm | 590 |
| Curso do eixo X | mm | 800 |
| Curso do eixo Y | mm | 550 |
| Curso do eixo Z | mm | 550 |
| Mesa de trabalho | ||
| Dimensão da mesa de trabalho | mm | 550*1000 |
| Ranhuras em T da mesa de trabalho (número - tamanho - espaçamento) | mm | 5-18*90 |
| Capacidade da mesa de trabalho | kg | 500 |
| Spindle | ||
| Especificação do fuso | BT40/Φ150 | |
| Acionamento do fuso | Transmissão direta | |
| Velocidade máxima do spindle | rpm | 12000 |
| Potência do fuso | kW | 7.5/11 |
| Precisão VDI3441 | ||
| Posicionamento | mm | P0.008 |
| Repetibilidade | mm | P0.006 |
| Motor | ||
| Servo motor do eixo X | kW | 1.8 |
| Servo motor do eixo Y | kW | 1.8 |
| Servo motor do eixo Z | kW | 3.0 |
| Fuso de guia linear | ||
| Especificação da guia linear do eixo X | 35 roletes | |
| Especificação da guia linear do eixo Y | 45 roletes | |
| Especificação da guia linear do eixo Z | 45 roletes | |
| Especificação do fuso de esferas do eixo X | 4016 | |
| Especificação do fuso de esferas do eixo Y | 4016 | |
| Especificação do fuso de esferas do eixo Z | 4016 | |
| Velocidade rápida | ||
| Velocidade rápida dos eixos X/Y/Z | m/min | 48/48/48 |
| Magazine de ferramentas | ||
| Cone da ferramenta | BT40 | |
| Capacidade de ferramentas | unid. | 24T |
| Diâmetro máximo da ferramenta | mm | 80/150 |
| Comprimento máximo da ferramenta | mm | 300 |
| Peso máximo da ferramenta | kg | 8 |
| Parâmetros básicos | ||
| Dimensões (C*L) | mm | 2510*3174 |
| Altura da máquina | mm | 2550 |
| Peso da máquina | kg | 5000 |
Introdução
A fundição adota tecnologia de moldagem integral e apresenta estrutura tipo caixa. Paraa usinagem, é empregado um grande centro de usinagem de cinco faces para concluir o processo em umaúnica fixação. A máquina-ferramenta apresenta alta rigidez, alta resistência e excelente precisão geométricae posicional, garantindo estabilidade de longo prazo e alta precisão. Além disso, paraevitar deformações após a usinagem, todas as peças fundidas passam por tratamento completo de recozimento,que elimina de forma eficaz as tensões internas. A base é larga e a coluna é projetadacomo uma estrutura triangular em forma de caixa, com design robusto totalmente suportado, garantindoconstrução sólida e capacidade confiável para usinagem de alta carga
Proximidade e funções padrão
| N.º | Item | N.º | Item |
|---|---|---|---|
| 1 | Sistema de controle FANUC 0i-MF Plus(3B) | 10 | Volante manual |
| 2 | Spindle elétrico BT40-150-12000rpm | 11 | Luz de trabalho |
| 3 | Sistema de refrigeração do spindle | 12 | Luz de advertência |
| 4 | Proteção do fuso | 13 | Transformador |
| 5 | Sistema de refrigeração de corte | 14 | Pistola de água |
| 6 | Tanque e reservatório de água | 15 | Pistola de ar |
| 7 | Sistema de lubrificação automática | 16 | Roscagem rígida |
| 8 | Cobertura telescópica do trilho triaxial | 17 | Dispositivo de desaperto manual |
| 9 | Trocador de calor | 18 | Magazine de ferramentas tipo braço com 24T |
